設計データ検図ビューワソフト　NDB_PCB LightViewe

部品シンボル検索

• 本機能は位置指定部品などの場合、リファレンスを指示することによって、その位置を瞬時に サーチし、パンニング／ズームします。
  これらの機能によって、設計者の方が注意したい部品（水晶発振器やEMC対策部品など）を 漏れなく確認することができます。

•

パターンハイライト表示（ネットリスト指定）

• 本機能は、ネットリストから確認したいネットのパターンをハイライト表示することができます。
  例えば、クロックラインなど重要なラインを赤・緑、その周りのパターン状況を確認したいといった場合などに有効です。 表示色は様々なものが選択できますので、電源やグランド、クロックなどの決まった重要配線にはあらかじめ、色を決めておくなどすると、検図ミスを防ぐ手段となります。

•

パターンリクエスト表示（パターン長、幅）

• 本機能は、画面から確認したいパターンをマウスでクリックすることにより、規定色にてパターンのハイライト表示を行います。その際にそのパターンの長さ、及びパターンの幅をレポートすることができます。
  また、ピンを指定することで指定したピンとピンとの間のパターンの長さ、パターンの幅のレポート も可能です。

•

リクエスト表示

• 例えば、部品にはパッド情報，シルク情報，配置原点，配置角度など、CADでは当たり前の情報があります。
  しかし、現在、紙面でチェックを行っていると、見た目の情報からではわからない情報が多く検図を妨げます。 調べたいデータをクリックするだけの簡単なオペレーションによって確認が可能です。

•

ギャップ測定

• あらゆる情報の距離やギャップを確認することができます。

  モード機能 　 ①線幅を考慮する／しない ②最短距離／水平ロック／垂直ロック 特徴として、一部のCADで不可能な異なるレイヤー間の情報を計測可能です。

  例）QFPのターゲットマークのレジストと付近のパターンの間隔など

•

パスワード付きＮＤＢファイル

パスワードの設定されたＮＤＢファイルを開くことができます。ＮＤＢファイルを開く際に、それに設定されているものと同じパスワードを入力する必要があります。 この機能により、設計データの機密性を高めることができます。ＮＤＢファイルにパスワードを設定するには、こちらをご覧下さい。

【注意】本ビューアーツールにおけるパスワード付きNDBファイルの読み込み処理で採用している暗号技術は、外国為替および外国貿易法に定める戦略物資・技術に該当し、国外へ輸出するには、関係法令に従った許可申請が必要ですが、現時点において、許可申請の手続きが完了していません。よって、当該ビューアーツール（NDB LightViewer）を国外で使用する場合には、暗号技術を実装したプログラム（ファイル）を削除する必要があります。
尚、暗号技術を実装したプログラム（ファイル）を削除することで、パスワード付きＮＤＢファイルは開くことは出来なくなりますが、パスワードの設定されていないＮＤＢファイルは従来通り、閲覧することができます。該当するお客様は、弊社システムサポート窓口までご連絡をください。
※英語版 NDB_PCB LightViewerはパスワード付きNDBファイルの読み込みに対応していません。

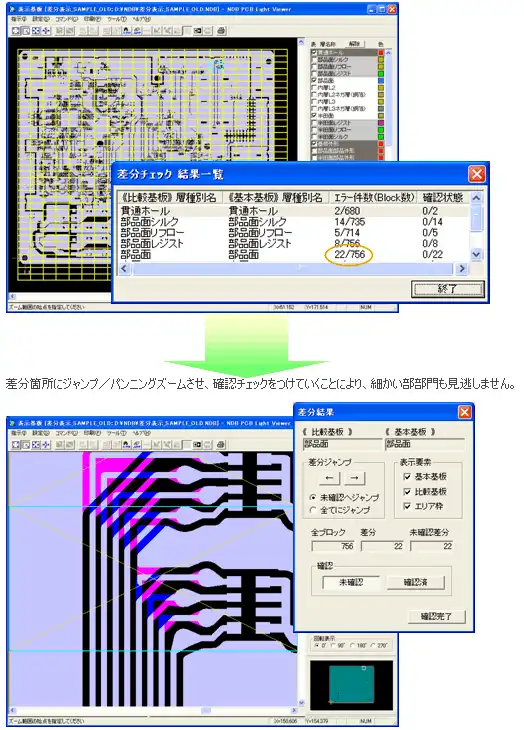

データ差分表示 【有償オプション】

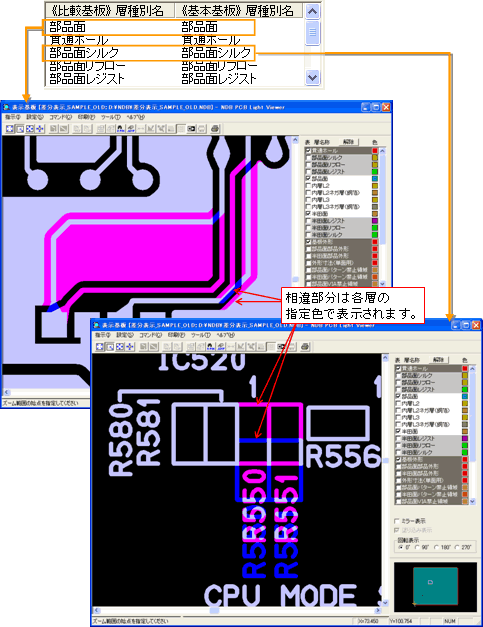

重ね表示モード

• 差分比較したい層を対応させることにより、重ねて表示され、一致部分はグレー色で表示されます。

•

回路図とのクロスプローブ表示 【有償オプション】

ＬＶＳオプション （Layout vs Schematic　～基板 vs 回路図～）

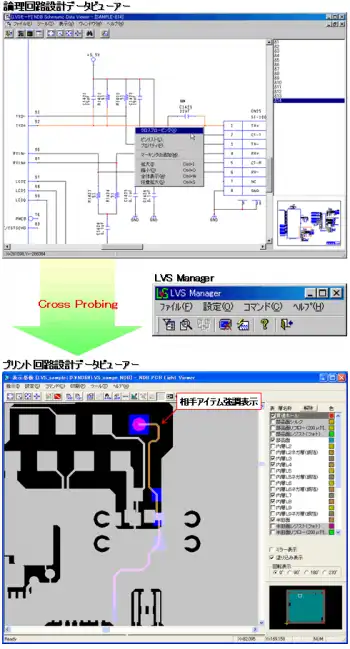

• NDB LightViewerの「プリント回路設計データビューアー」と「論理回路設計データビューアー」の連携動作によるクロスプロービング環境を提供します。
  選択したネット，部品，ピンに対応する相手側のアイテムを強調表示します。
  例えば、下図のように、回路図上の任意のネットをクリックして、対応する基板上のパターンを強調表示します。

•

LVS Manager

• 両方のビューアーの動作を「LVS Manager」がコントロールすることで連携動作を実現します。
  「LVS Manager」は、回路シンボルとフットプリント・マクロの対応付けを図るためのライブラリビューアー機能や、回路図側と基板側のネットを照合する機能を備えています。

•

残銅率算出【有償オプション】

基板全体、あるいは任意の指定領域における残銅率（銅箔領域の全体に対する占有面積比率）を各層毎に計算します。
また、対象領域を任意サイズの区画に分割して、区画単位に残銅率を求め、その値を画面表示します。
この残銅率分布表示により、残銅率の低い箇所を発見することができます。

実装密度算出【有償オプション】

基板全体、あるいは任意の指定領域における実装密度（部品配置領域の全体に対する占有面積比率）を計算します。
計算の際に部品配置可能領域から部品禁止領域やホールの面積を除外するかどうかを指定することができますので、厳密な実装密度を得ることができます。

クリームはんだ塗布量算出【有償オプション】

基板全体、あるいは任意の指定領域におけるリフロー（メタルマスク）領域の面積を計算して、指定されたメタルマスク厚の数値を乗算して、クリームはんだの塗布量を求めることができます。

共晶はんだ成分含有量算出【有償オプション】

共晶はんだ対応では、鉛が含まれていることが問題視されています。 実装時に使用される“はんだ の量”は、実機にて計測することで確認できますが、 はんだレベラの場合は、基板製造工程に含まれるため容易に計測する事ができません。 この機能を実現することで “はんだレベラ” 時の鉛の含有量の確認が可能となります。

ネットウォッチャー【有償オプション】

指定ネットへの表示色設定

画面上の図形選択でも、ネット毎に表示色が設定できます。

指定ネットのトレース機能

画面上での図形選択で、図形を順に追って指定ネットの確認ができます。

設定情報の入出力

指定ネットに付加した表示色情報が保存・復元できます。
指定ネットの確認状況（トレース情報）が保存・復元できます。

表示色での印刷

指定ネットに付加した表示色で印刷できます。

• 機能紹介PDFファイル（ネットウォッチャー紹介.PDF）を参照下さい。
